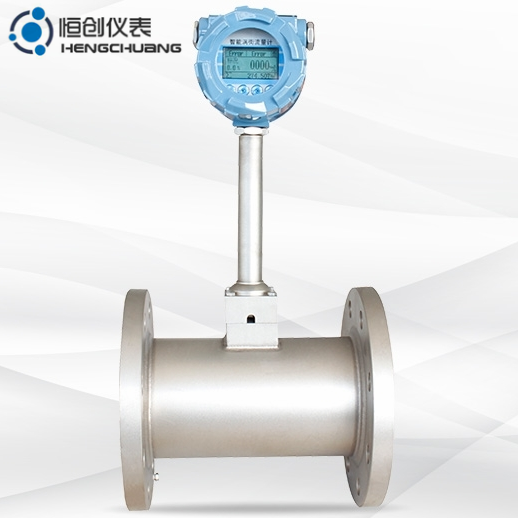

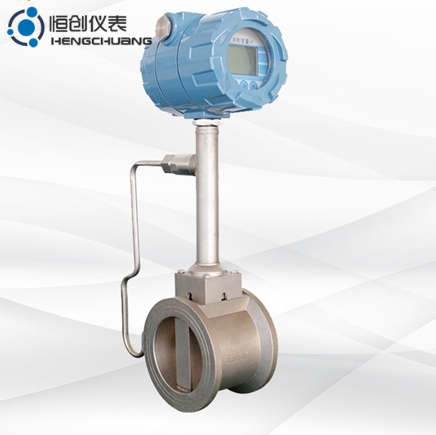

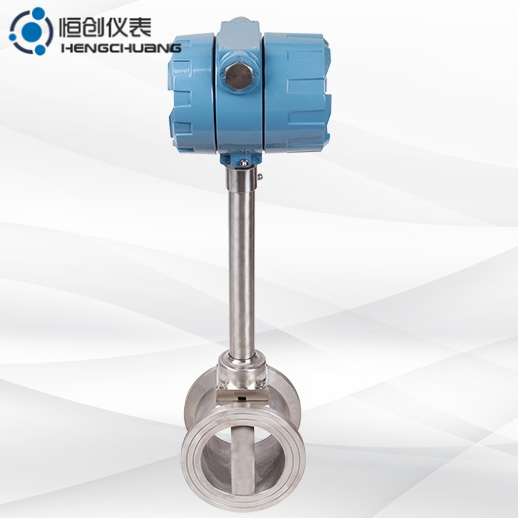

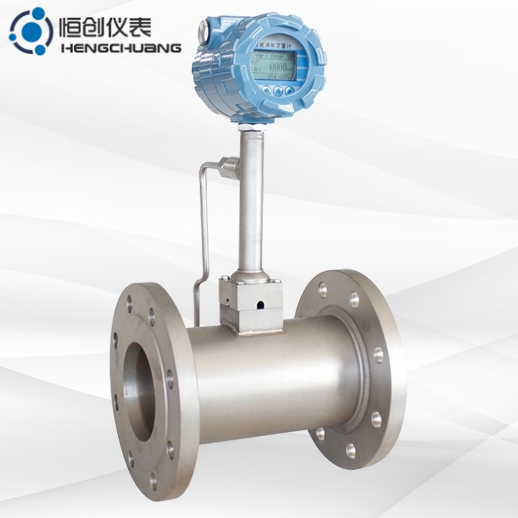

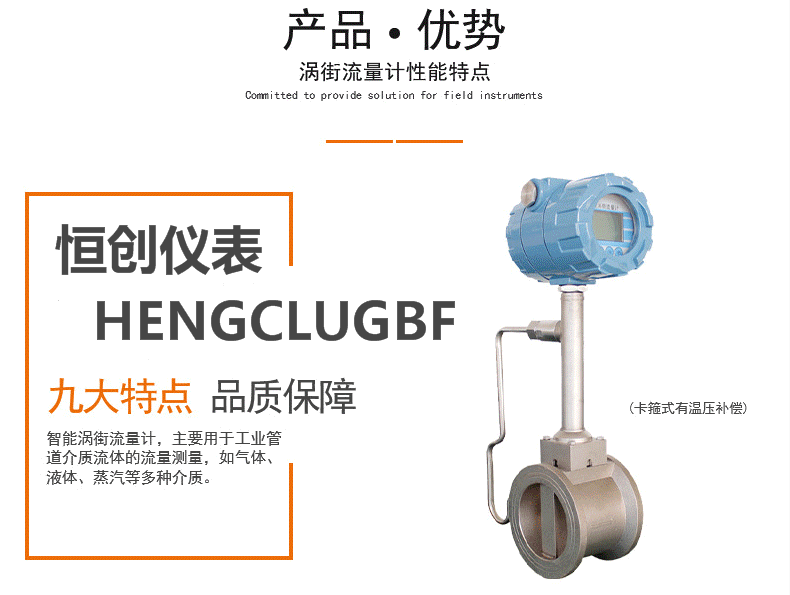

涡街流量计它是将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，涡街流量计具有结构紧凑、安装使用维护方便等特点，以下为新型流量计的优势：
● 表体中同时集成温压补偿补偿功能，可测量流体的标准体积流量或标准质量流量。
● 全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积计算。
● 全新的数字滤波和修正功能使流量测量更加精准可靠。
● 电池供电型无需外接电源既可连续工作两年以上。
● 全新点阵汉字液晶显示，使用操作更方便。

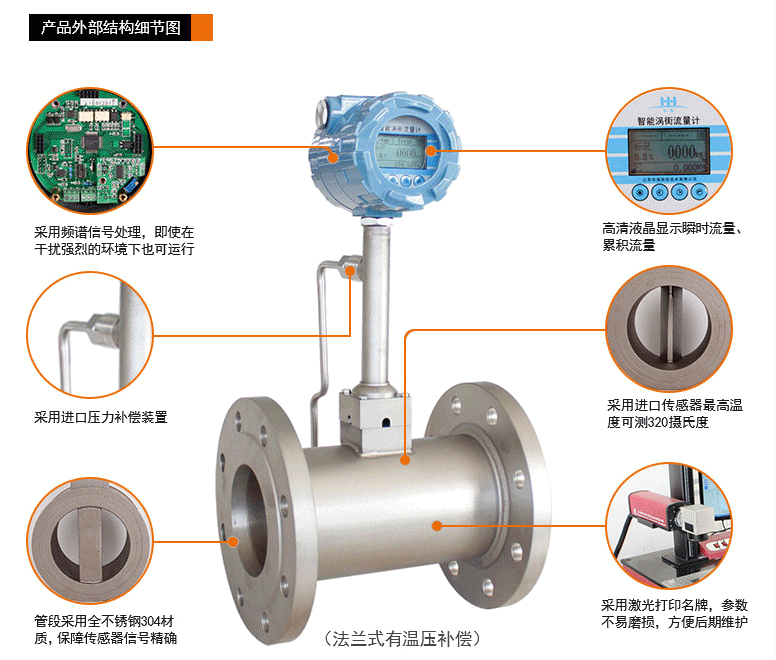

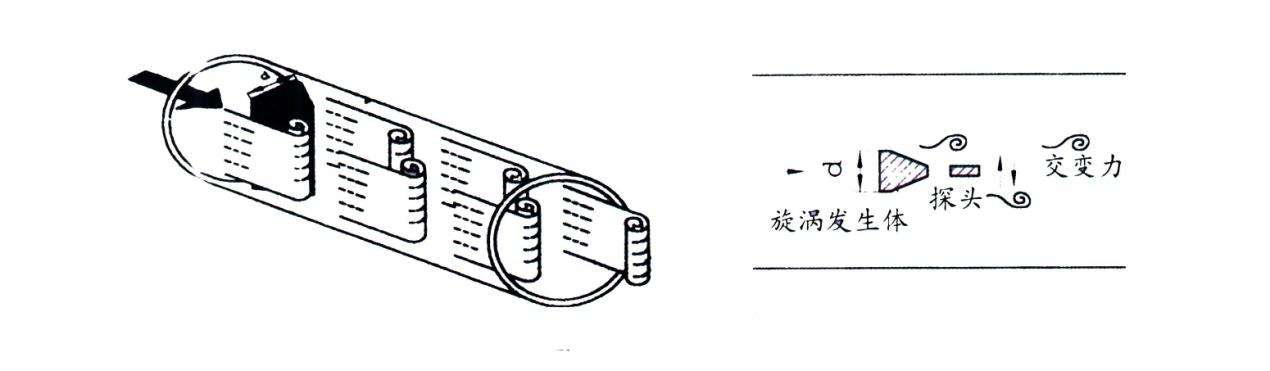

涡街流量计的工作原理是将—个称为流量元件的非漉线型物体（如三角柱体、梯型柱体等）垂直插入管道流体中，当流体流速足够大时，在测量元件的下游便会交普产生旋涡，随着旋涡尺寸的增大，便会离开流量元件向下游流去形成两列旋涡，这种旋涡列称为卡门旋街。这一过程称为旋涡的剥离。旋涡剥离的频率（亦称为卡门涡街释放频率）在一定的流速范围内与介质流速成线性关系，且这一关系不受流体的密度、黏度、压力和温度的影响，而仅与流体的流速和测量元件的宽度有关。

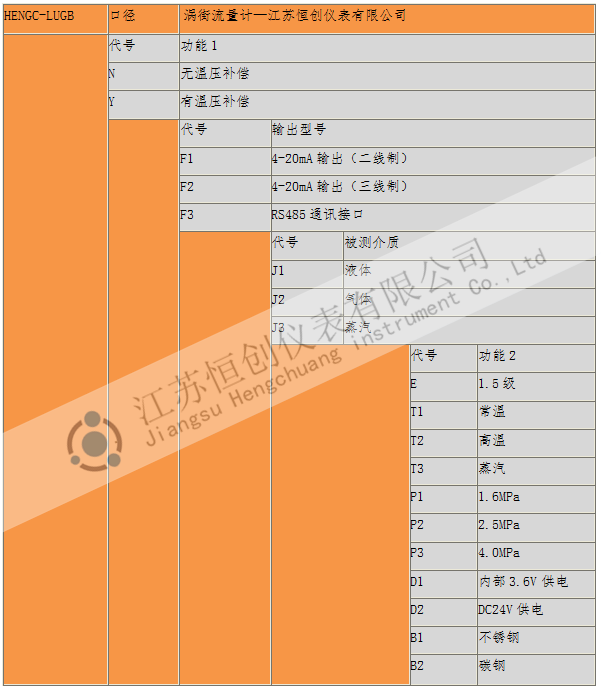

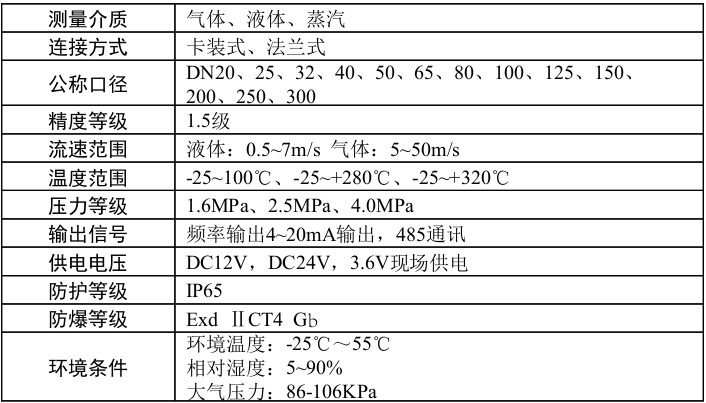

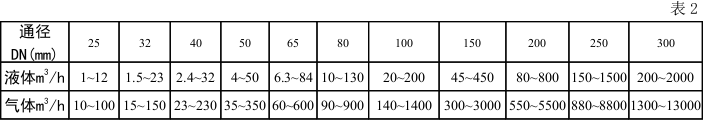

液体、工况气体流量范围

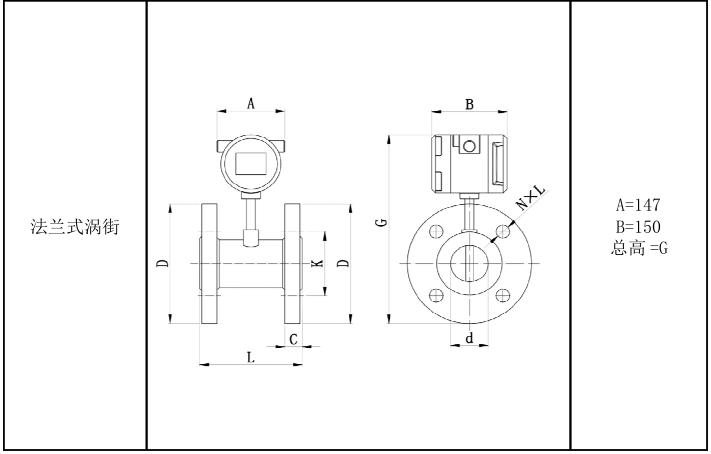

1、外形尺寸示意图

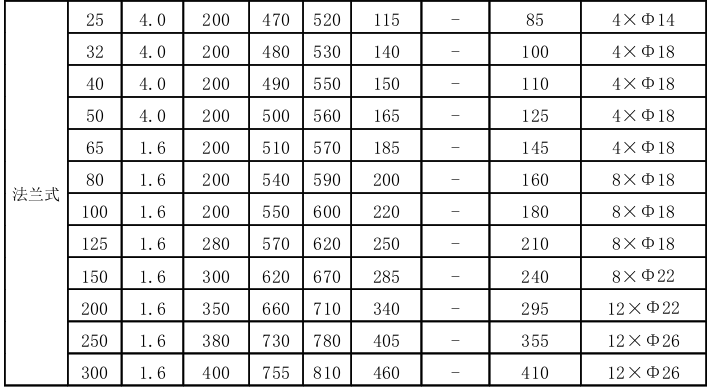

2、外形尺寸
1.上表所有数据仅基于标准型传感器。
2.对于口径较小的传感器，表头的尺寸可能大于传感器的尺寸。
3.其他未列出的压力等级，尺寸可能会不同。

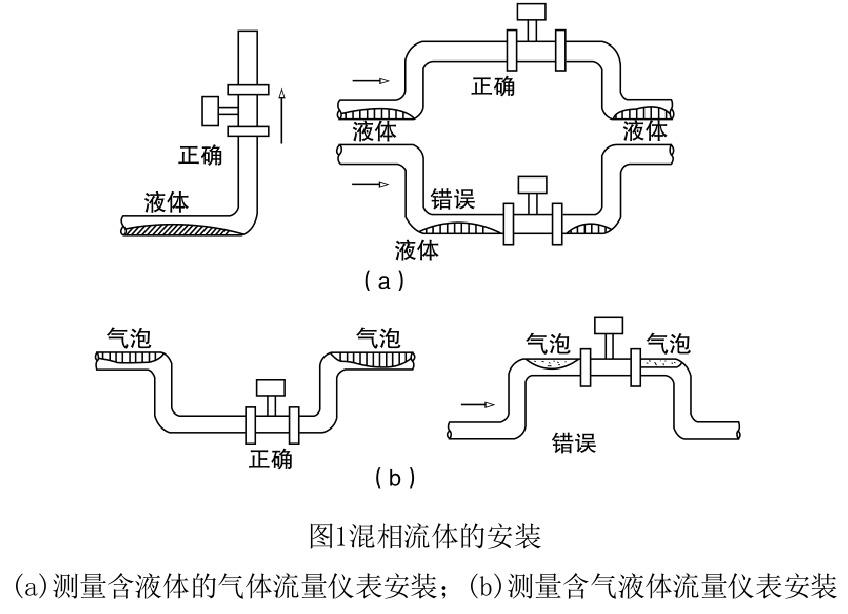

1.涡街流量计属于对管道流速分布畸变、旋转流和流动脉动等敏感的流量计，因此， 对现场管道安装条件应充分重视，遵照生产厂使用说明书的要求执行。涡街流量计可安装在室内或室外。如果安装在地下井里，有水淹的可能，要选用潜 水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止 气泡和液滴的干扰，安装位置要注意，如图1所示。
2.涡街流量计必须保证上、下游直管段有必要的长度，如图2所示。在各种资料中数 据有差异，其原因可能是，旋涡发生体尚未标准化，形状尺寸的差异有多少影响尚待验 证；对各类阻流件必要的直管段长度试验研究尚不够，即还不成熟，对比节流式差压流 量计，这方面工作还处于初始阶段。

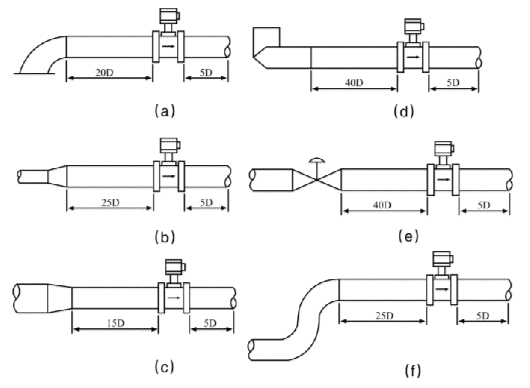

图2涡街流量计对下、下游直管长度的要求
（a）一个90°弯头；（b）同心扩管；（c）同心收缩全开阀门；（d）不同平面两个90°弯头；（e）调节阀 半开阀门；（f）同一平面两个90°弯头

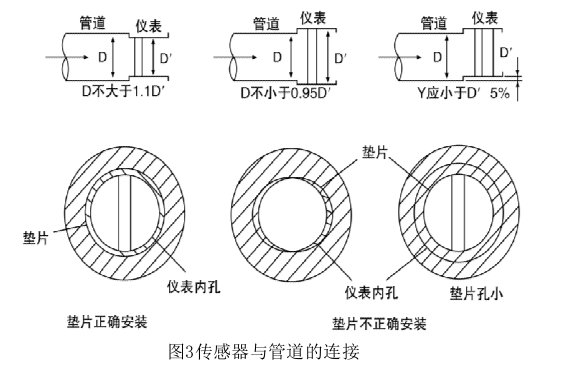

3.传感器与管道的连接如图3所示。在与管道连接时要注意以下问题。
1）上、下游配管内径D与传感器内径D′相同，其差异满足下述条件：
0.95D≤D′≤1.1D。
2）配管应与传感器同心，同轴度应不小于0.05D′

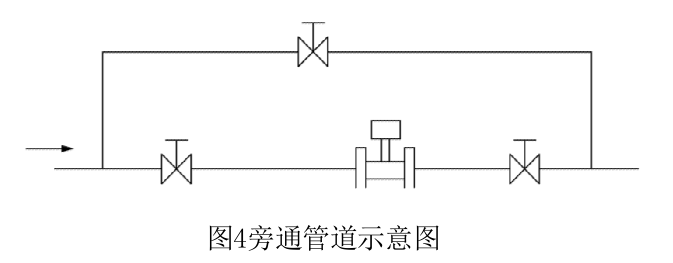

3）密封垫不能凸入管道内，其内径可比传感器内径大1～2mm 4）如需断流检查与清洗传感器，应设置旁通管道如图4所示。

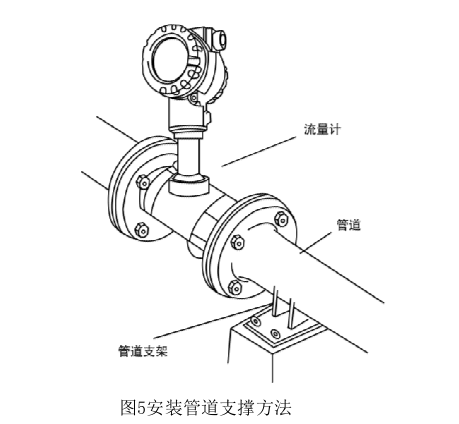

5）外部振动对涡街流量计的影响应该作为涡街流量计现场安装的一个突出问题来关 注。首先在选择传感器安装场所时尽量注意避开振动源。其次采用弹性软管连接，在 小口径中可以考虑。第三，加装管道支撑物是有效的减振方法，一种管道支撑方法如 图5所示。

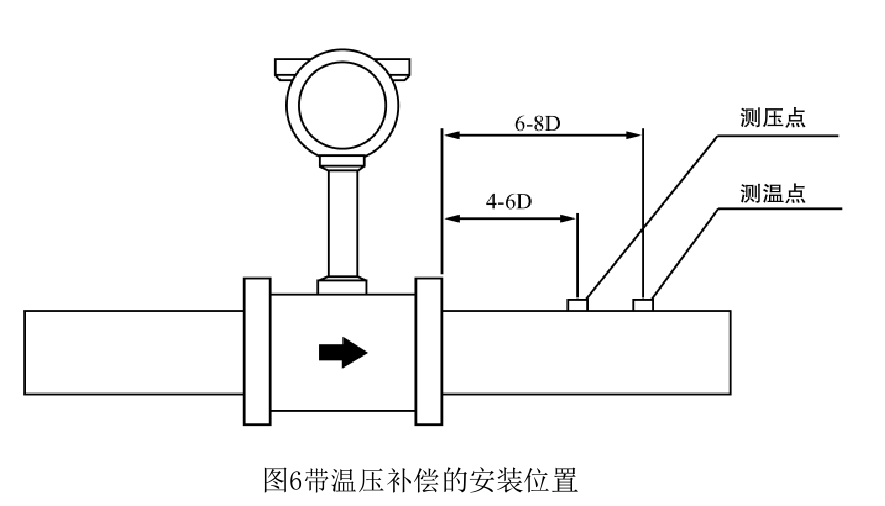

电气安装应注意传感器与转换器之前采用屏蔽电缆或低噪声电缆连接，其距离不应 超过使用说明书的规定。布线时应远离强功率电源线，尽量用单独金属套管保护。应遵 循“一点接地”原则，接地电阻应小于10Ω。整体型和分离型都应在传感器侧接地，转 换器外壳接地点应与传感器“同地”。带温压补偿时安装位置，如图6所示。
使用注意事项:
（1）现场安装，维护必须遵守“有爆炸性气物体勿开盖”的警告语，并在开盖前关掉 外电源。
（2）现场安装完毕通电和通流前的检查
a.主管和旁通管上各法兰、阀门、测压孔、测温孔及接接应无渗漏现象；
b.管道振动情况是否符合说明书规定；
c.传感器安装是否正确？各部分电气连接是否良好？
（3）接通电源静态调试
在通电不通流时转换器应无输出，瞬时流量指示为零，累积流量无变化，否则首先 检查是否因信号线屏蔽或接地不良，或管道震动强烈而引入干扰信号。如确认不是上述 原因时，可调整转换器内电位器，降低放大器增益或提高整形电路触发电平，直至输出为零。
